帶傳動實驗臺
更新時間:2024-07-24 09:54:13 點擊次數:793 次

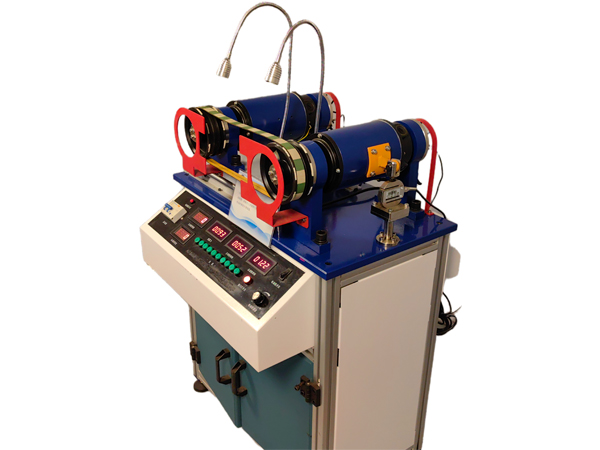

帶傳動實驗臺用于機械設計、機械基礎教學、測定平帶與V帶傳動效率及滑動系數、觀察帶傳動彈性滑動現象。電動機安裝在滑動機座上,通過螺旋裝置調整傳動帶的預緊力。電動機與發電機分別由一對滾動軸承座支撐,電動機與發電機外殼上裝有擺臂,工作時擺臂施壓力給力傳感器,從而求得傳動帶預緊力與轉動力矩。
特點一,實驗臺上安裝兩個頻閃燈,可直接觀察帶傳動時彈性打滑現象;
特點二,為實現數據精準采集與顯示,單獨開發了單片機系統;
主要技術參數:
帶輪直徑:D1=D2=120㎜;
平帶尺寸:長度1088㎜,寬度20㎜,厚度2㎜;
V帶型號:SPZ-1077LW;
張緊力傳感器:量程30㎏,精度0.1%;
壓力傳感器:量程10㎏,精度0.1%;
驅動電機:功率700W,調速范圍0-1500rpm,電壓220V;
負載發電機:功率700W,負載變動范圍0-600W(10級變載),電壓220V;
頻閃燈:功率1W x 2;
實驗臺外形尺寸:760㎜x 650㎜x 980㎜;
實驗臺重量:200㎏;
